Y-B不銹鋼壓力表

產品簡介不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。 不銹鋼壓力表的整體結構設計合理、工藝精致，具有較高的測量準確度和持久的穩定

Y-100B-F不銹鋼壓力表-(上儀四廠)

【產品簡介】

Y-100B-F/Y-100B-F/Z不銹鋼壓力表(上儀四廠)廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。

本儀表的整體結構設計合理、工藝精致，具有較高的測量準確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外xj****技術裝備中的******儀表實現國產化的理想配套產品。

【主要技術指標】

型號及名稱：Y-100BF不銹鋼壓力表

        Y-100BF-Z不銹鋼（充油）耐震壓力表

防護等級：lP65

表盤直徑：Φ100mm

精度等級：1.6級

材質：全不銹鋼（304）

量程范圍：（1）0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60

       （2）-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4（根據您的需要生產）

有效質保期限：壹年或18個月

【結構原理】

Y-100BF不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

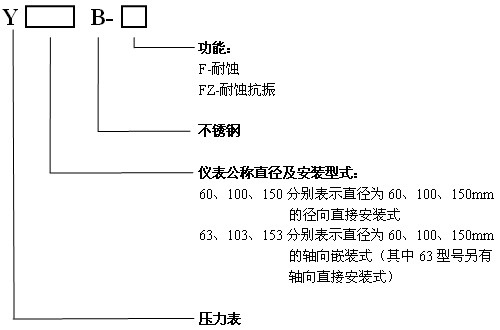

【型號選型】

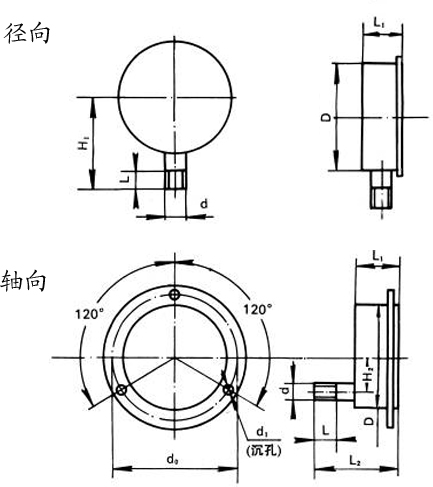

【型號規格】

  ◆標度范圍、準確度等級

注：括號內的標度范圍和準確度等級僅供特殊訂貨。

◆使用環境溫度：-25～70℃（外殼內充液）

           -40～70℃（外殼內不充液）

◆溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)

◆抗工作環境振動：V·H·4級（外殼內充液）

         V·H·3級（外殼內不充液）

◆外殼防護等級：IP65

◆重量：0.2kg(Y-60B-F)

    0.6kg(Y-100B-F)

   1.0kg(Y-150B-F)

◆導壓系統及外殼等材質

上儀四廠產品列表

遠傳壓力表（YTZ-150）

精密壓力表（YB-150A YB-150B）

氨壓力表（YA-100  YA-150等型號）

防爆壓力表（YXG-152-B  YX-160-B）

普通壓力表（Y-40 Y-60 Y-100 Y-150等型號）

矩形膜盒壓力表（YEJ-101  YEJ-121等型號）

壓力變送器（PM10  YSG-2/3/4  YTK-01/02/03）

膜盒壓力表（YE-100  YE-150  YE-100BF  YE-150BF等型號）

膜片壓力表（YPF-100A YPF-100BF YPF-150A YPF-150BF等型號）

磁助式電接點壓力表（YXC-100 YXC-100BF YXC-150 YXC-150BF等型號）

【壓力表選用知識、安裝方法及注意事項】

（一）壓力儀表的正確選用

正確選用壓力儀表主要包括確定儀表的型式、量程、范圍、準確度和靈敏度、外形尺寸以及是否需要遠傳和具有其他功能，如指示、記錄、調節、報警等。

壓力儀表選用的主要依據：

1．工藝生產過程對測量的要求，包括量程和準確度。在靜態測試（或變化緩慢）的情況下，規定被測壓力的大值選用壓力表滿刻度值的三分之二；在脈動（波動）壓力的情況下，被測壓力的大值選用壓力表滿刻度值的二分之一。

常用壓力檢測儀表的準確度等級有0.05、0.1、0.25、0．4級、1．0級、1．5級和2．5級6個等級，應從生產工藝準確度要求和經濟角度選用。儀表的大允許誤差是壓力表的量程與準確度等級百分比的乘積，如果誤差值超過工藝要求準確度，則需更換準確度高一級的壓力儀表。

2．被測介質的性質，如狀態（氣體、液體）、溫度、粘度、腐蝕性、法污程度、易燃和易爆程度等。如氧氣表、乙炔表，帶有“禁油”標志，專用于特殊介質的耐腐蝕壓力表、耐高溫壓力表、隔膜壓力表等。

3．現場的環境條件，如環境溫度、腐蝕情況、振動、潮濕程度等。如用于振動環境條件的防震壓力表。

4．適于工作人員的觀測。根據檢測儀表所處位置和照明情況選用表徑（外形尺寸）不等的儀表。

（二）壓力儀表的檢定和校準

儀表在使用之前，需要檢定和校準。長期使用的儀表也應定期檢定，其周期應視使用頻繁程度和要點程度而定。當儀表帶有遠距離傳送系統及二次儀表時，應連同二次儀表一起檢定、校準。

（三）壓力儀表的正確安裝

進行壓力檢測，實際上需要一個測量系統來實現。要做到準確測量，除對儀表進行正確選擇和檢定（校準）外，還須***注意整個系統的正確安裝。如果只是耐震壓力表本身準確，其示值并不能完全代表被測介質的實際參數，因為測量系統的誤差并不等于儀表的誤差。

系統的正確安裝包括取壓口的開口位置、連接導管的合理鋪設和儀表安裝位置的正確等。

1．取壓口的位置選擇（1）避免處于管路彎曲、分叉及流束形成渦流的區域。（2）當管路中有突出物體（如測溫元件）時，取壓口應取在其前面。（3）需要在調節閥門附近取壓時，若取壓口在其前，則與閥門距離應不小于2倍管徑；若取壓口在其后，則與閥門距離應不小于3倍管徑。（4）對于寬廣容器，取壓口應處于流體流動平穩和無渦流的區域。總之，在工藝流程上確定的取壓口位置應能保證測得所要選取的工藝參數。

2．連接導管的鋪設

連接導管的水平段應有一定的斜度，以利于排除冷凝液體或氣體。

當被測介質為氣體時，導管應向取壓口方向低傾；當被測介質為液體時，導管則應向測壓儀表方向傾斜；當被測參數為較小的差壓值時，傾斜度可再稍大一點。此外，如導管在上下拐彎處，則應根據導管中的介質情況，在低點安置排泄冷凝液體裝置或在高處安置排氣裝置，以保證在相當長的時間內不致因在導管中積存冷凝液體或氣體而影響測量的準確度。冷凝液體或氣體要定期排放。

（四）測壓儀表的使用注意事項

（1）儀表應垂直于水平面安裝；（2）儀表測定點與儀表安裝處在同一水平位置，否考慮附加高度誤差的修正；（3）儀表安裝處與測定點之間的距離應盡量短，以免指示遲緩；（4）保證密封性，不應有泄漏現象出現，尤其是易燃易爆氣體介質和有毒有害介質。

儀表在下列情況使用時應加附加裝置，但不應產生附加誤差，否則應考慮修正。

（1）為了保證不銹鋼壓力表不受被測介質侵蝕或粘度太大、結晶的影響，應加裝隔離裝置；

（2）為了保證儀表不受被測介質的急劇變化或脈動壓力的影響，加裝緩沖器。尤其在壓力劇增和壓力陡降，容易使壓力儀表損壞報廢，甚至彈簧管崩裂，發生泄漏現象；

（3）為了保證儀表不受振動的影響，壓力儀表應加裝減振裝置及固定裝置；

（4）為了保證儀表不受被測介質高溫的影響，應加裝充滿液體的彎管裝置；

（5）專用的特殊儀表，嚴禁他用，也嚴禁在沒有特殊可靠的裝置上進行測量，更嚴禁用一般的壓力表作特殊介質的壓力測量；

（6）對于新購置的壓力檢測儀表，在安裝使用之前，一定要進行計量檢定，以防壓力儀表運輸途中震動、損壞或其它因素破壞準確度。

【應用范圍】

Y-100B-F不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
【壓力表使用壽命時間】

首先壓力表需要定期的效驗(一般時間為半年或一年)一檢查其內部彈性元件是否靈敏
壓力表在很多情況下，要長時間在高壓范圍內工作的，質量過關的壓力表在長時間壓力下工作是沒有任何問題的。25Mpa是常用的量程，用的很廣泛。
壓力表的壽命計算方法與大多數商品不一樣，它并不是以幾年為壽命的。它的壽命計算是和它的結構相關的，壓力表核心元件是壓力表內部的波登管，當有壓力進來時，波登管形變，帶動指針變化，顯示壓力讀數。波管的壽命以它的形變次數計算，比如國產管通常為5千，1萬次，進口管通常為10萬次，德國管經常可以用在20萬次，當波登管到達使用次數，形變后就不會還原，造成指針不歸零，或者波登管破裂等，這時壓力表的壽命就結束了。
當然，壓力表，波登管如果長時間在高壓力范圍下工作，也會減少其形變次數，但影響并不明顯，不用過于擔心。
壓力表損壞多的情況是瞬間過壓，比如25Mpa的壓力表，經常在機組啟動的時候達到30Mpa多，壓力表非常容易損壞，經常都有一次或者幾次就損壞的情況出現。

【訂貨須知】

1.壓力表的型號

2.量程范圍

3.連接方式 ：螺紋OR法蘭尺寸

4.材質：304 ，316，普通，銅

5.表盤直徑：60，100，150mm

6.表體結構：軸向OR徑向，是否帶邊

7.是否充油耐震

8.精度等級
