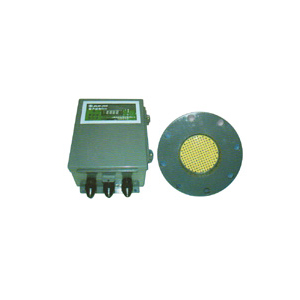

DLM-50系列超聲波物位計

超聲波物位計是由微處理器控制的智能超聲波物位測量儀，它采用超聲波回波測量原理對容器的液體和固體的高度進行非接觸式的連續測量。規格參數超聲波物位計原理超聲波物位計由傳感器與顯示控制器兩部分組成，控制器內

超聲波物位計是由微處理器控制的智能超聲波物位測量儀，它采用超聲波回波測量原理對容器的液體和固體的高度進行非接觸式的連續測量。

規格參數

超聲波物位計原理

超聲波物位計由傳感器與顯示控制器兩部分組成，控制器內含單片機，具有智能的微機應用軟件，用于計算和信號處理。儀表具有物位高度（或距離）顯示，4~20mA輸出以及報警開關輸出。儀表智能化程度高，設計合理，工作可靠，功能完善，操作方便靈活。由于采用回波篩選和窗口鎖定技術，減少雜散回波的干擾，使本超聲物位計具有很強的抗干擾能力。超聲換能器采用鋁合金結構，具有無毒、防潮等特點，該系統抗干擾能力強，可廣泛應用于化工、糧食、煤炭、建材、冶金和水處理等行業的塊料，顆粒料，粉料和液體料料位的檢測和控制

主要技術指標

大測量距離：30米

盲區：料位1.37米

     液位0.8米

準確度：1.0%（全程量）

分辨率：1厘米

波束半開角：15°（主瓣）

溫度測量范圍：-25~+70℃

數顯方式：4位LED數字（量程）

模擬輸出：4~20mADC（隔離），大負載525Ω

符合HART協議的信號輸出：僅限D(zhuǎn)LM-50H

符合FF協議的信號輸出：僅限D(zhuǎn)LM-50F

電源：220VAC±10% 50Hz

功率：60W

環境溫度：-25~+70℃（傳感器）

         0~+40℃（顯示控制器）

環境濕度范圍：10%~85%（傳感器）

外形尺寸：顯示器29.0（長）×20.3（寬）×11.0（高）厘米

傳感器型號：HN-1

頻率：13KHz

外殼：鋁合金

重量：約2.5kg
